Microscopio Metallografico Digitale Metal D630

Vi proponiamo un microscopio metallografico digitale della Magus.

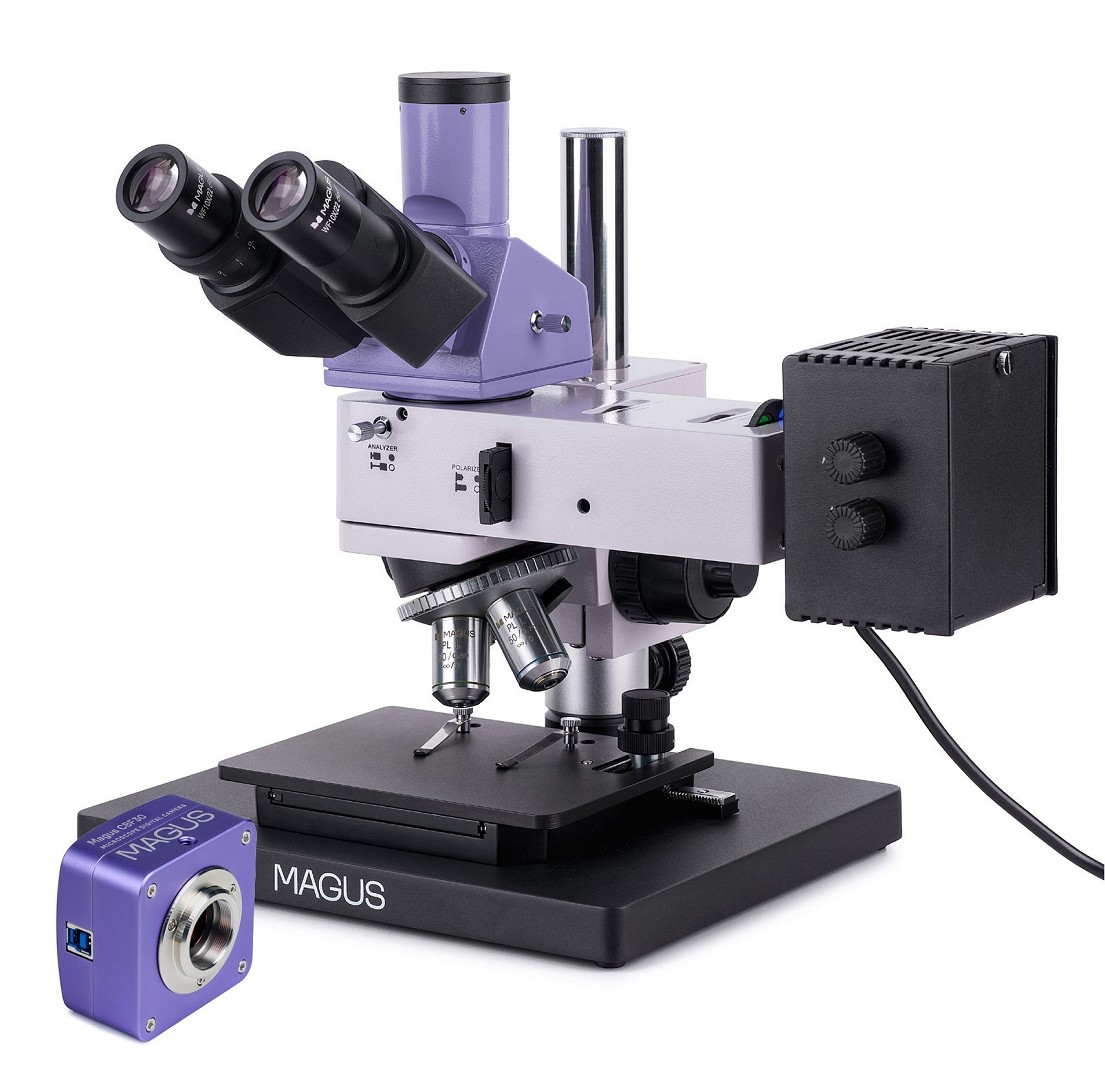

Il microscopio metallografico MAGUS Metal 630 a luce riflessa è utilizzato per esaminare la microstruttura degli oggetti opachi di qualsiasi altezza e dimensione. Gli oggetti esaminati sono metalli, leghe, semiconduttori e rivestimenti in vernice. Tecniche di microscopia disponibili sono a campo chiaro e luce polarizzata. Uno dei vantaggi del microscopio è la sua dimensione compatta, che lo rende ideale per laboratori con uno spazio di lavoro e conservazione limitato. Il microscopio MAGUS Metal 630 è la scelta ideale per le aziende di vari settori, centri di ricerca e dipartimenti universitari.

Fotocamera digitale

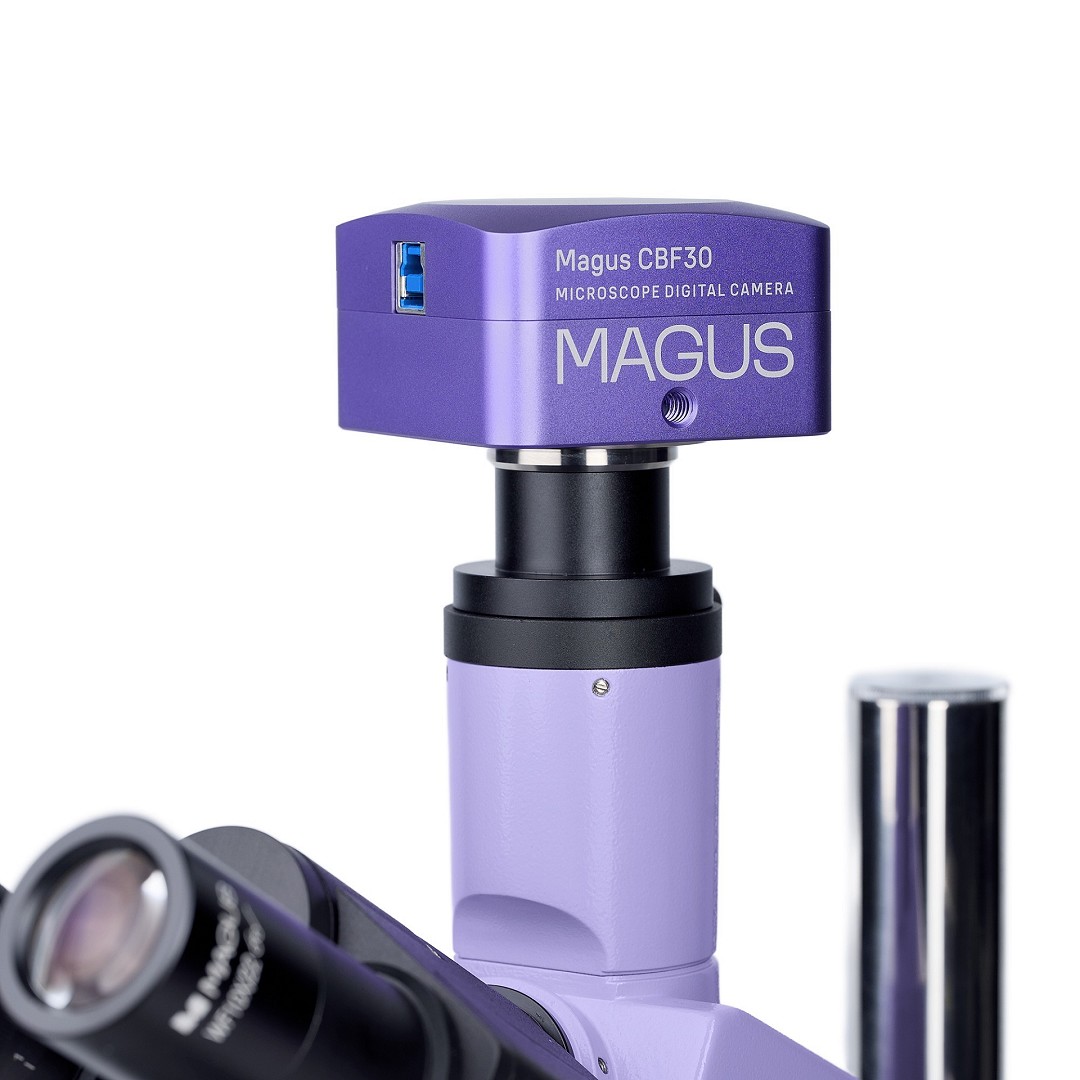

La fotocamera digitale MAGUS CBF30 permette di scattare fotografie e di riprendere brevi video attraverso un microscopio, modificare i file risultanti, organizzare presentazioni ed eseguire misurazioni lineari e angolari di oggetti (dopo la corretta calibrazione).
Il dispositivo è progettato per funzionare su microscopi utilizzando il metodo in campo chiaro e obiettivi da 4x, 10x, 20x, e 40x.

Il sensore da 6,3 MP permette di scattare foto e produrre video luminosi e dettagliati a una risoluzione massima di 3072x2048 px. Se necessario, la risoluzione può essere ridotta a 1536x1024 px. Tuttavia, questo non influenzerà la frequenza dei fotogrammi, che resterà a 59 fps, assicurando così transizioni di fotogrammi fluide senza scatti o ritardi.

Il sensore CMOS SONY Exmor retroilluminato a colori permette di utilizzare la fotocamera anche in condizioni di scarsa illuminazione. L’immagine resterà leggibile e luminosa. L’utilizzo di un adattatore con ingrandimento da 0,5x a 0,75x fornirà l’immagine più chiara possibile, senza distorsione.

Ottiche

Le ottiche del microscopio sono corrette all’infinito. Il tubo trinoculare destinato al montaggio della fotocamera è posizionato in verticale. È possibile indirizzare il fascio di luce sull’oculare o nel tubo trinoculare. La fotocamera non è inclusa nella configurazione base. Il microscopio permette di lavorare comodamente per molte ore grazie all’inclinazione di 30° della testata binoculare. L’oculare sinistro prevede lo strumento di correzione diottrica per regolare le ottiche in base alla vista dell’utente.

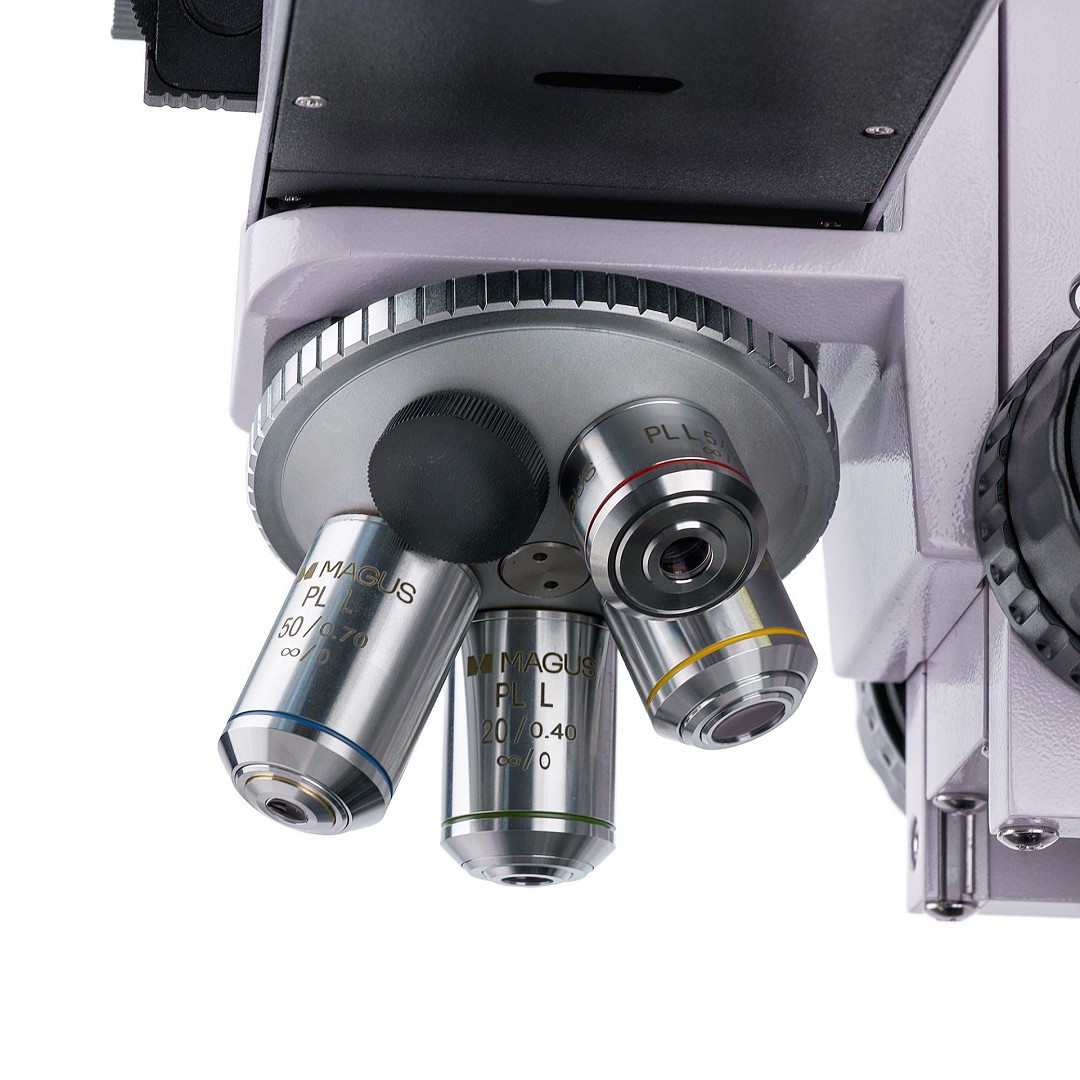

Il portaobiettivi a revolver presenta 5 alloggiamenti. Il kit include 4 obiettivi planacromatici. Una volta installati, vi è un alloggiamento libero per l’installazione di un obiettivo opzionale. Gli obiettivi con una lunga distanza di lavoro sono progettati per la microscopia a campo chiaro.

Illuminazione

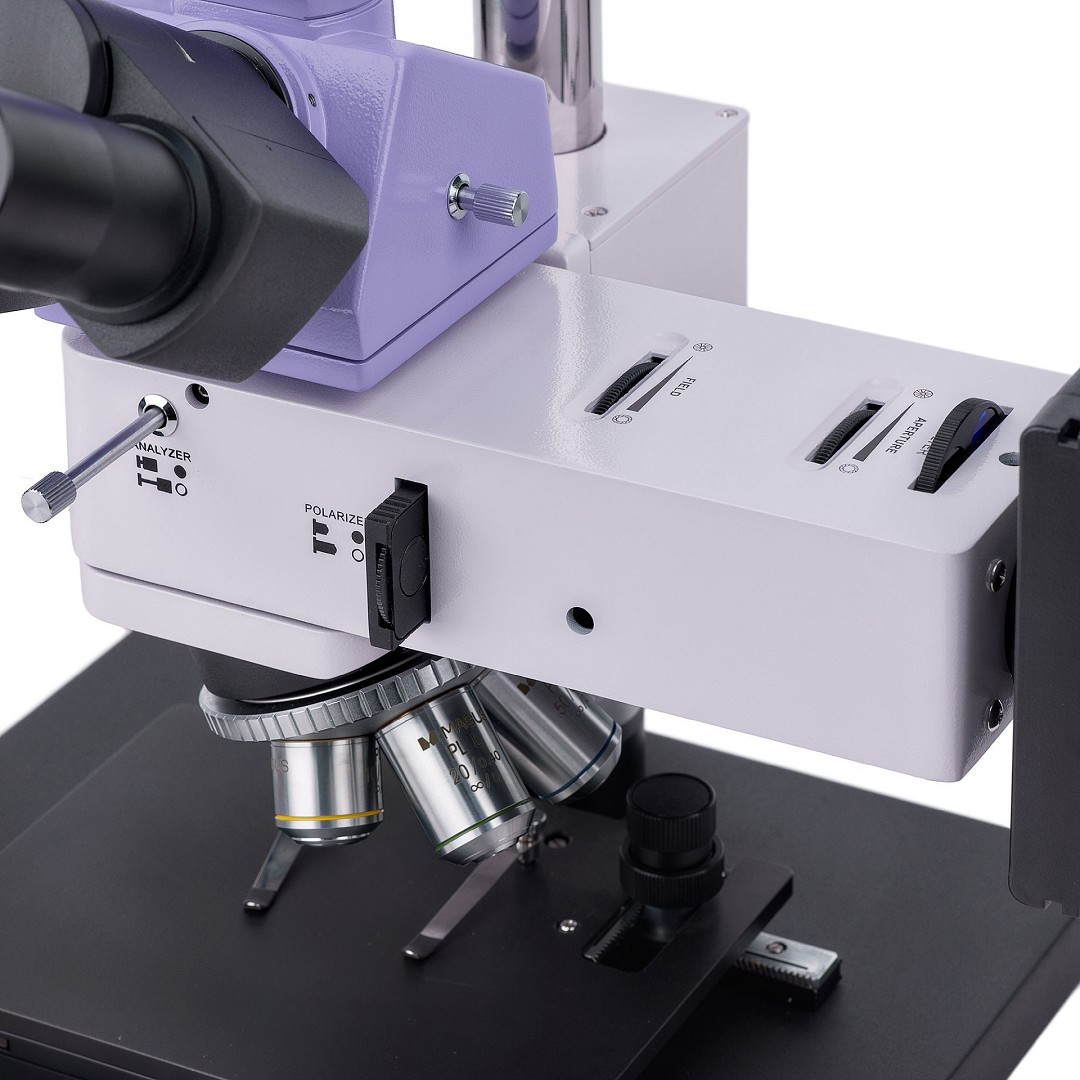

Il microscopio utilizza solo un’illuminazione a luce riflessa. Il sistema di illuminazione è composto da un dispositivo di polarizzazione, un diaframma di apertura e uno di campo. Sorgente luminosa: lampada alogena da 30 W. La luce emessa non è abbagliante e non affatica gli occhi. È possibile centrare sia il diaframma che la sorgente luminosa. È inoltre possibile impostare l’illuminazione Köhler. Il kit comprende filtri colorati.

Tavolino e meccanismo di messa a fuoco

Il supporto e il meccanismo di messa a fuoco dal design innovativo ha due vantaggi: dimensioni compatte e possibilità di osservare i campioni di qualsiasi altezza. Il microscopio può essere posizionato facilmente su un piano del laboratorio con un’altezza massima di 40 cm. È possibile esaminare campioni di piccole dimensioni per mezzo di un tavolino a due assi. La messa a fuoco è regolata tramite le manopole coassiali di messa a fuoco grossolana e fine, posizionate su entrambi i lati del supporto. I meccanismi funzionano in modo preciso e agevole. È possibile inoltre regolare la regolazione della tensione grossolana.

Accessori

È possibile potenziare il microscopio per mezzo di accessori opzionali, quali obiettivi con una lunga distanza di lavoro, oculari, fotocamera digitale e vetrini di calibrazione.

Caratteristiche:

Campioni di qualsiasi altezza e dimensioni
Testata trinoculare con tubo trinoculare per il montaggio di una fotocamera digitale e divisore di raggio 100:0 e 0:100
Lampada alogena da 30 W con luce a tono caldo per lavorare in luce riflessa con tecniche di microscopia a campo chiaro e polarizzazione
Filtri colorati, opzione per l’impostazione dell’illuminazione Köhler, sorgente luminosa e diagrammi di apertura e campo che possono essere centrati
Supporto compatto per montare il microscopio su un mobile
Numerosi accessori aggiuntivi
Caratteristiche chiave della fotocamera:

Consigliato per l’utilizzo con obiettivi a basso ingrandimento
Sensore sensibile alla luce per immagini chiare anche in condizioni di scarsa illuminazione
Frequenza dei fotogrammi di 59 fps, che è sufficiente per l’osservazione di oggetti in movimento o processi in rapido movimento
La confezione comprende software che assicura completamente la funzionalità di tutte le caratteristiche della fotocamera e, di conseguenza, un “rapido avvio”
Interfaccia USB 3.0 affidabile per elevate velocità di trasferimento dati
Regolazione della risoluzione in modo da poter scegliere l’opzione che si adatta meglio in qualsiasi determinato momento

La confezione contiene:

Fotocamera digitale MAGUS CBF30 (fotocamera digitale, cavo USB, CD di installazione con driver e software, manuale utente e certificato di garanzia)
Supporto con meccanismo di messa a fuoco, tavolino e portaobiettivi a revolver
Illuminatore per osservazioni in luce riflessa con alloggiamento per lampadina
Testa trinoculare
Obiettivo planacromatico all’infinito: PL L5x/0,12 WD 26,1 mm
Obiettivo planacromatico all’infinito: PL L10?/0,25 WD 20,2 mm
Obiettivo planacromatico all’infinito: PL L20?/0,40 WD 8,80 mm
Obiettivo planacromatico all’infinito: PL L50?/0,70 WD 3,68 mm
Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
Adattatore C-mount 1x
Chiave a brugola
Base con ingresso di alimentazione
Cavo di alimentazione
Cavo di alimentazione illuminatore per luce riflessa
Copertura antipolvere
Manuale utente e certificato di garanzia

Disponibili su richiesta:

Oculare 10x/22 mm con scala graduata
Oculare 12,5x/14 mm (2 pz.)
Oculare 15x/15 mm (2 pz.)
Oculare 20x/12 mm (2 pz.)
Oculare 25x/9 mm (2 pz.)
Obiettivo planacromatico all’infinito: PL L40?/0,60 WD 3,98 mm
Obiettivo planacromatico all’infinito: PL L60x/0,70 WD 2,08 mm
Obiettivo planacromatico all’infinito: PL L80x/0,80 WD 1,25 mm
Obiettivo planacromatico all’infinito: PL L100x/0,85 (a secco) WD 0,40 mm
Vetrino di calibrazione

ID prodotto: 83028

Specifiche tecniche:
Specifiche del microscopio
Tipo: luce/ottico, digitale, metallografico
Tipo di testa del microscopio: trinoculare
Testata: Siedentopf
Angolo di inclinazione della testata: 30°
Ingrandimento, x: 50 — 500
Ingrandimento, x (opzionale): 50–1000/1250/1500/2000/2500
Diametro tubo oculare, mm: 30
Oculari:10?/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14; 15x/15; 20x/12; 25x/9)
Obiettivi: planacromatici all’infinito: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; distanza parfocale 45 mm (*opzionale: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (a secco))
Revolver portaobiettivi: per 5 obiettivi
Distanza di lavoro, mm: 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)
Distanza interpupillare, mm: 48 — 75
Tavolino, mm: 185x140
Range di movimento del tavolino, mm: 35/30
Caratteristiche tavolino: tavolino meccanico a due assi; dimensioni base microscopio: 300x240 mm
Regolazione diottrica dell’oculare, diottrie: ±5 (sul barilotto sinistro)
Diaframma: campo e apertura integrati
Fuoco: coassiale, grossolano (con regolazione della tensione della messa a fuoco grossolana) e fine (0,002 mm)
Corpo: robusto alluminio
Illuminazione: alogena
Regolazione della luminosità: ?
Alimentazione: 220±22 V, 50 Hz, rete AC
Tipo di sorgente luminosa: 12 V/30 W
Filtri ottici: verde, blu, giallo, satinato
Range temperature di funzionamento, °C: 5...+35
Elementi extra: analizzatore integrato e polarizzatore removibile
Livello utente: professionisti, utenti esperti
Livello di difficoltà assemblaggio e installazione: complicato
Applicazione: metallografico
Posizione illuminazione: superiore
Metodo di ricerca: campo chiaro, luce polarizzata
Set con astuccio/custodia/bors: copertura anti polvere
Fotocamera digitale
Sensore: SONY Exmor CMOS
A colori/monocromatico: a colori
Megapixel: 6.3
Risoluzione massima, px: 3072x2048
Dimensione sensore: 1/1,8" (7,37x4,92 mm)
Dimensione pixel, µm: 2.4x2.4
Sensibilità alla luce: 425 mV a 1/30 s
Rapporto segnale/rumore: 0,15 mV a 1/30 s
Tempo di esposizione: 0,02 ms – 15 s
Registrazione video: ?
Registrazione video: sì
Frequenza dei fotogrammi, fps@risoluzione: 59@1536x1024, 59@3072x2048
Luogo di installazione: tubo trinoculare, tubo ottico anziché oculare
Formato immagine: *.jpg, *.bmp, *.png, *.tif
Formato video: registrazione: *.wmv, *.avi, *.h264 (Windows 8 e successivi), *h265 (Windows 10 e successivi)
Range spettrale, nm: 380-650 (filtro IR integrato)
Tipo di otturatore: ERS (otturatore elettronico a tendina)
Bilanciamento del bianco: automatico, manuale
Controllo esposizione: automatico, manuale
Funzionalità software: controllo dell’esposizione, dimensione immagine, luminosità
Software: MAGUS View
Uscita: 5 Gb/s, USB 3.0
Requisiti di sistema: Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 2 GB di RAM, porta USB 3.0, CD-ROM, 17" o più grande
Tipo di montatura: passo C
Alimentazione fotocamera: DC, 5 V, da porta USB del computer; adattatore 12 V, 3 A per la cella di Peltier
Range temperature di funzionamento fotocamera, °C: -10...+50
Intervallo operativo di umidità, %: 30 — 80
