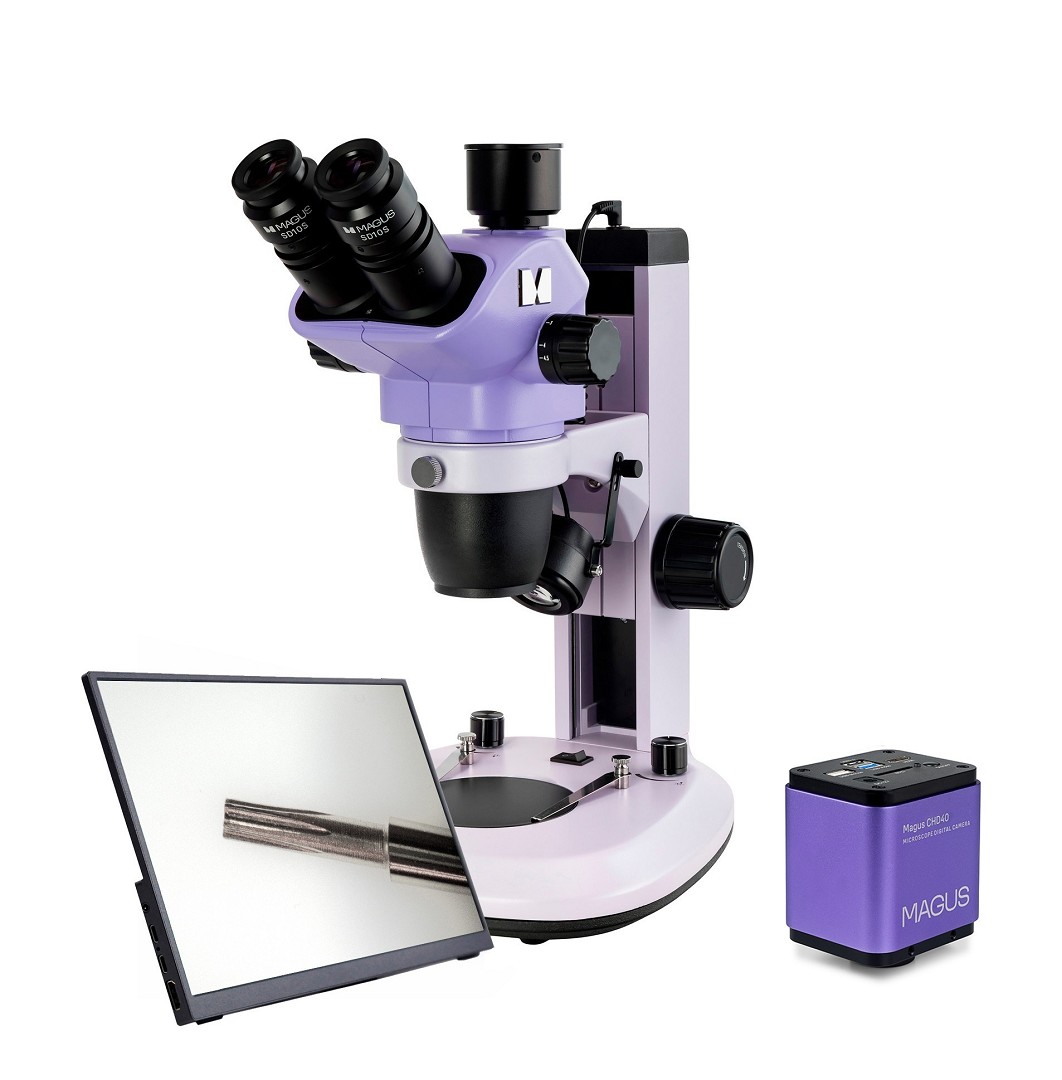

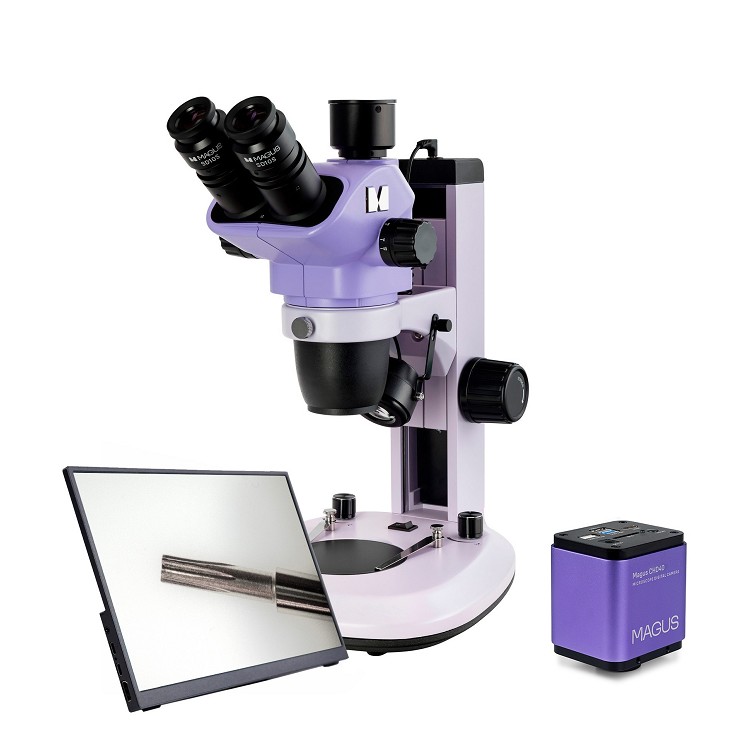

Microscopio Stereoscopico Digitale Stereo D7T LCD Plus

Microscopio Stereoscopico Digitale Stereo D7T LCD Plus

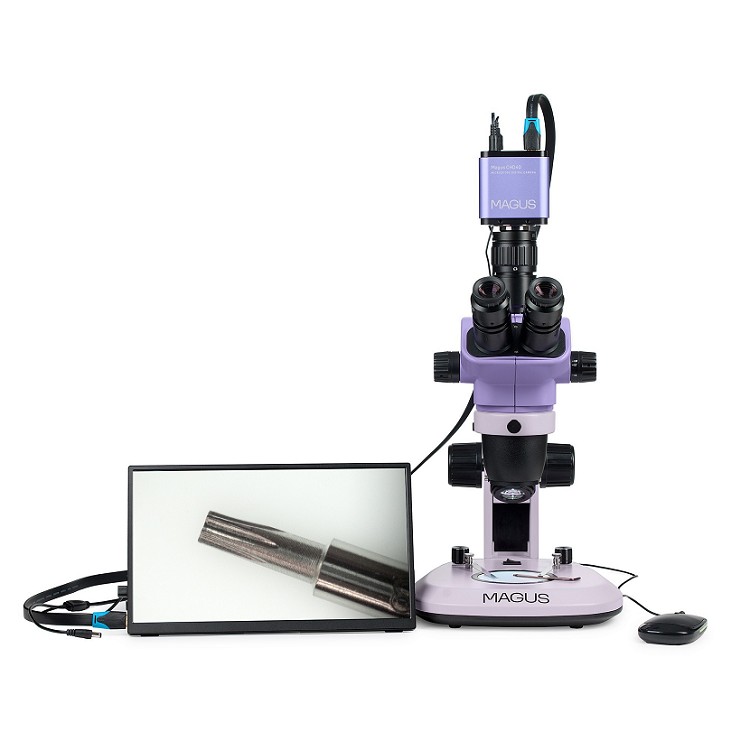

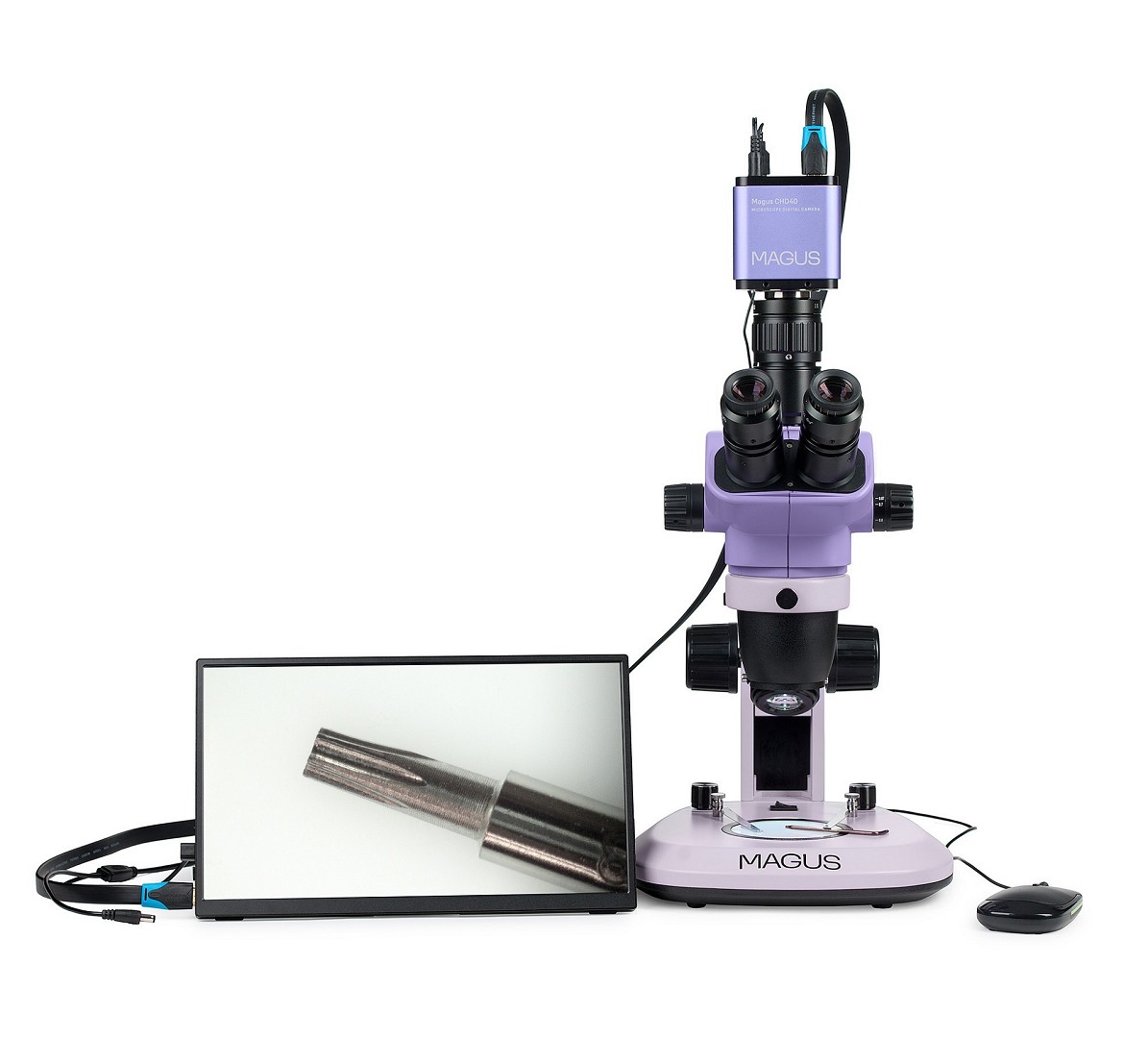

Con fotocamera e monitor montato

Microscopio Stereoscopico Digitale Stereo D7T LCD Plus

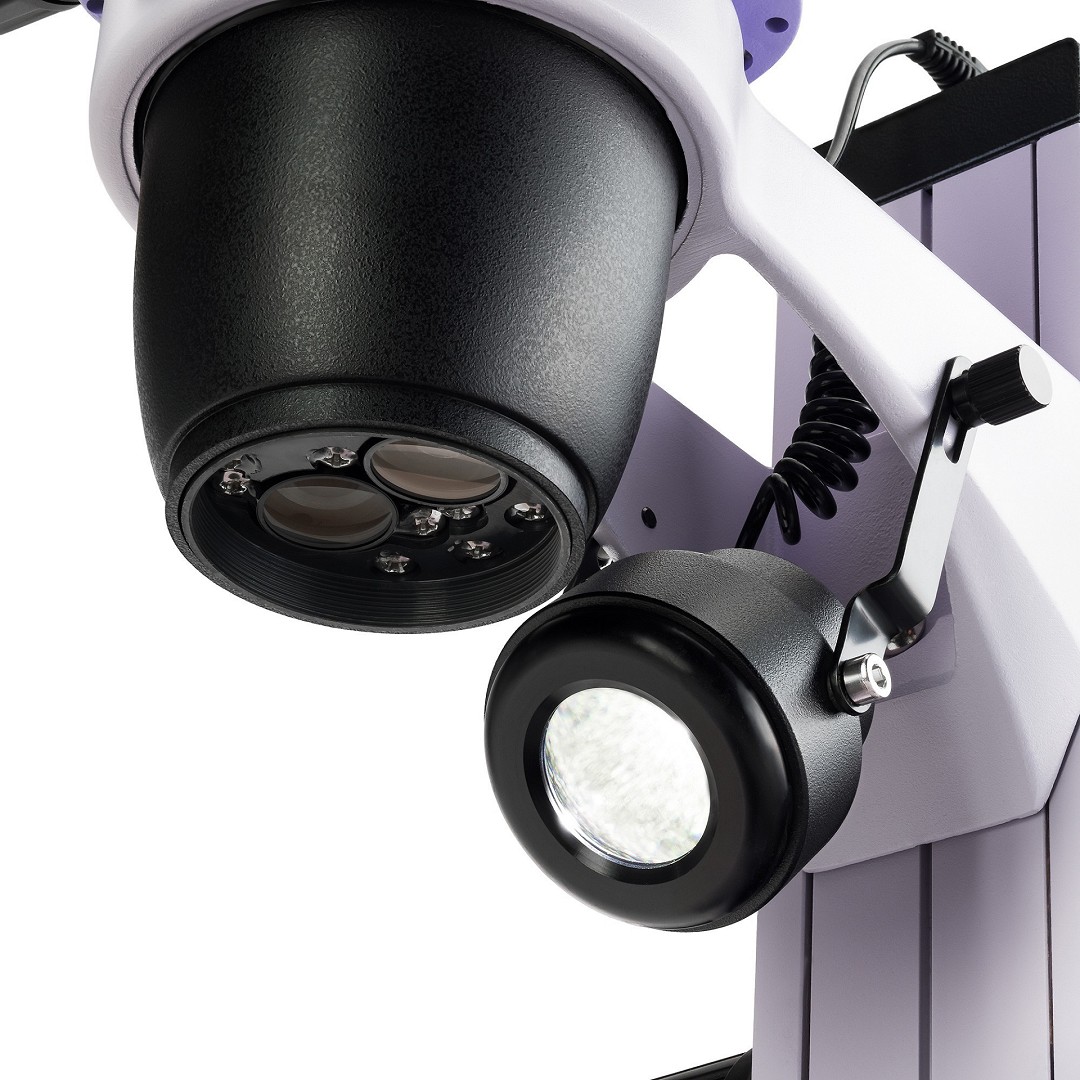

Particolare obiettivi

Video

Magus
Microscopio Stereoscopico Digitale Stereo D7T LCD Plus

Vi proponiamo un microscopio stereoscopico digitale con display LCD.

Il microscopio stereoscopico con lo schema ottico Greenough fornisce dettagli accurati della topografia della superficie senza perdita di orientamento spaziale, garantendo così un’ampia profondità di campo durante l’osservazione di oggetti tridimensionali.
Il microscopio cambia l’ingrandimento in modo uniforme con un fattore da 6,7, tra 6,7x e 45x mantenendo una distanza di lavoro pari a 105 mm. È dotato di illuminatori integrati a luce trasmessa e riflessa per lo studio di oggetti trasparenti e opachi. Il microscopio consente l’installazione di accessori per la tecnica in campo oscuro e a luce polarizzata. Il microscopio è dotato di una fotocamera da 8 MP e tre interfacce video: HDMI, USB 3.0 e Wi-Fi. Può essere connesso contemporaneamente a diversi dispositivi: monitor, laptop e computer desktop. Il sensore 1/1,2" con un adattatore 1x visualizza un campo visivo pari a 16,6x9,3 mm sul monitor con l’ingrandimento più basso del microscopio. Il monitor del microscopio digitale ha una risoluzione 4K.
Il microscopio è utilizzato per lavori di restauro, assemblaggio e controllo di qualità, oltre che per attività nel campo della zoologia e botanica.

Fotocamera digitale

La fotocamera con un sensore 8 MP produce un’immagine realistica ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la risoluzione dell’immagine è Full HD (1920x1080 px). Tutte le modalità supportano una frequenza fotogrammi di 30 fps, adatta per manipolazioni al microscopio, registrazione di processi che avvengono velocemente e oggetti in movimento.
La fotocamera è montata sul tubo trinoculare tramite un adattatore passo C e l’interfaccia HDMI è utilizzata per connetterla direttamente a un TV, monitor o proiettore. Non è necessaria una connessione al computer o un software aggiuntivo in questa modalità. La connessione al computer è tramite Wi-Fi o USB 3.0. Il kit comprende un dispositivo di archiviazione con software.
La fotocamera può essere connessa contemporaneamente a un monitor e un computer e l’immagine verrà visualizzata su tutti i dispositivi connessi.
La fotocamera è adatta per operazioni che utilizzano l’intero intervallo di ingrandimento dell’obiettivo del microscopio, da 0,67x a 4,5x.
Il sensore ha dimensioni 1/1,2". Un adattatore passo C 1x viene utilizzato per il montaggio della fotocamera sul microscopio. Con tale sensore, l’adattatore 1x mostra un campo visivo il più grande possibile senza distorsioni.

Monitor

Il monitor si collega a una fotocamera montata sul microscopio per visualizzare un’immagine in tempo reale. È compatibile con fotocamere MAGUS HDMI che operano in risoluzione 4K.
Lo schermo è da 13,3 pollici. Il sensore IPS fornisce un’immagine luminosa con ampi angoli di visualizzazione: se si guarda il monitor da un angolo, non vi è distorsione di colore.
Il monitor è posizionato sul tavolo o attaccato alla fotocamera.
Il microscopio trinoculare con monitor è idoneo per coloro che preferiscono guardare il campione davanti piuttosto che in basso. Questo metodo di osservazione è il più ergonomico poiché riduce l’affaticamento a schiena e collo. Il microscopio con monitor è inoltre adatto agli educatori in ambito scolastico.

Testa del microscopio

La testa trinoculare ruota di 360° e può essere bloccata nella posizione preferita. Il percorso luminoso non cambia. Lo split ratio è fisso: 80% a un oculare e 20% al tubo trinoculare. L’utente osserva l’immagine contemporaneamente negli oculari e sullo schermo.
La configurazione di base comprende oculari da 10x/22 mm con regolazione diottrica ed estrazione pupillare per lavorare con occhiali.

Obiettivo di zoom

L’obiettivo consente un cambiamento fluido dell’ingrandimento fino a 6,7 volte senza perdita di messa a fuoco e mantenendo un’elevata distanza di lavoro di 105 mm. Il microscopio genera un’immagine tridimensionale dritta (non invertita). Le lenti ausiliari possono modificare l’intervallo di ingrandimento, il campo visivo e la distanza di lavoro del microscopio.

Meccanismo di messa a fuoco

Le manopole per la messa a fuoco grossolana si trovano su entrambi i lati del supporto. La tensione di messa a fuoco grossolana è regolabile.

Piastra del tavolino

In base al campione, viene selezionato un vetrino satinato o una piastra bianca e nera. La piastra di vetro satinato garantisce un’illuminazione omogenea e una diffusione ottimale della luce durante l’osservazione di oggetti trasparenti e traslucidi. La piastra bianca e nera viene selezionata per l’osservazione degli oggetti opachi contro uno sfondo di colore contrastante: la parte nera per oggetti di colore chiaro e la parte bianca per oggetti di colore oscuro.

Sorgenti luminose

Il microscopio presenta un illuminatore LED da 3 W a luce trasmessa e un illuminatore LED obliquo da 3 W a luce riflessa. La durata del LED è di 50.000 ore.

Accessori

Il microscopio ha a disposizione un’ampia gamma di accessori.
Oculari e lenti ausiliarie per obiettivi possono estendere l’intervallo di ingrandimento del microscopio.
Fotocamere digitali trasmettono immagini dal microscopio al monitor.
Adattatori passo C connettono una fotocamera a un microscopio. L’ingrandimento dell’adattatore viene selezionato per corrispondere alle dimensioni del sensore della fotocamera.
I vetrini di calibrazione vengono utilizzati per misurare campioni. Il valore della scala sul vetrino di calibrazione dei microscopi stereoscopici è di 0,1 mm.
Un set polarizzatore/analizzatore viene utilizzato per lo studio di campioni anisotropi. Un condensatore di campo oscuro con un porta pietre consente lo studio di pietre preziose e semi-preziose.
Una luce ad anello viene utilizzata per fornire illuminazione priva di ombre nell’area di lavoro in luce riflessa. Una luce ad anello con polarizzatore rimuove il bagliore dall’immagine di superfici di metallo lucidate.
Un tavolino meccanico permette il movimento fluido di campioni, senza scatti, lungo due assi e offre ulteriore comodità all’utente quando vengono utilizzati ingrandimenti superiori a 20x.
Una luce ad anello con controllo settoriale e una luce a collo di cigno vengono utilizzate per la regolazione fine dell’illuminazione dell’area di lavoro. La luce viene irradiata ad un angolo ben preciso creando luci e ombre necessarie per lo studio e mantenendo illuminata una determinata parte del campione.
I supporti universali consentiranno di ampliare l’area di lavoro, fornendo così più libertà nella scelta della posizione della testata del microscopio sopra la postazione di lavoro.

Caratteristiche del microscopio:

La lente di zoom consente un cambio di ingrandimento fluido senza perdita di messa a fuoco: Fattore di zoom 6,7:1
Testata trinoculare rotabile di 360° con tubo verticale per l’alloggiamento di una fotocamera digitale
I vantaggi dello schema ottico Greenough: elevata profondità di campo, visualizzazione 3D ad alta risoluzione, design compatto e prezzo ragionevole
LED a luce trasmessa (3 W) e luce riflessa (3 W) con una lunga durata
Ampia gamma di accessori compatibili opzionali
Caratteristiche della fotocamera:

La fotocamera non necessita di una connessione con computer o dell’installazione di software aggiuntivo tramite HDMI. Si connette al computer tramite Wi-Fi o interfaccia USB 3.0
Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
30 fps tramite qualsiasi interfaccia di connessione per le dimostrazioni accademiche, registrazioni video e osservazioni di oggetti in movimento
Il sensore CMOS a colori retroilluminato SONY Exmor/Starvis offre prestazioni a basso rumore e un’elevata sensibilità alla luce anche in condizioni di scarsa illuminazione: immagini più nitide, luminose e con colori più saturi
Il software prevede funzionalità di cattura fotografie, registrazione video, elaborazione, visualizzazione monitor esterno, funzioni di misurazione lineare e angolare
Caratteristiche monitor:

La risoluzione 4K offre immagini realistiche altamente dettagliate e nitide
Il sensore IPS produce un’immagine luminosa e dai colori saturi con ampi angoli di visualizzazione orizzontali e verticali
È possibile montare il monitor sulla fotocamera o sul tavolino per soddisfare le preferenze dell’utente

Confezione:

Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse USB, scheda di memoria SD da 32 GB, adattatore Wi-Fi USB, adattatore di alimentazione da 12 V/1 A (Euro), dispositivo di archiviazione con driver e software, guida all’utilizzo e certificato di garanzia)
Monitor MAGUS MCD40
Base con sorgente luminosa integrata a luce trasmessa, alimentazione integrata e supporto con meccanismo di messa a fuoco
Testata del microscopio – parte dell’obiettivo e tubi oculari
Oculare da 10?/22 mm con estrazione pupillare e regolazione diottrica (2 pz.)
Adattatore passo C 1?
Piastra bianca e nera
Piastra di vetro satinato
Illuminatore obliquo a luce riflessa
Cavo di alimentazione del microscopio
Copertura antipolvere
Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

Oculare 10x/22 mm con scala graduata
Oculare 15?/16 mm (2 pz.)
Oculare 20?/12 mm (2 pz.)
Oculare 25?/9 mm (2 pz.)
Oculare 30?/8 mm (2 pz.)
Lenti obiettivo ausiliare da 0,5x
Lenti obiettivo ausiliare da 1,5x
Lenti obiettivo ausiliare da 2x
Adattatore passo C 0,5x
Set polarizzatore/analizzatore
Condensatore di campo oscuro
Luce ad anello
Luce ad anello con polarizzatore
Luce ad anello con controllo settoriale
Luce a doppio collo di cigno
Tavolino meccanico
Tavolino universale con meccanismo di messa a fuoco
Clip gemma
Fotocamera digitale
Vetrino di calibrazione

ID prodotto: 85280

Specifiche tecniche:

Specifiche del microscopio
Tipo: stereo/strumentale
Tipo di testa del microscopio: trinoculare
Testa: bloccabile in qualsiasi posizione, girevole a 360°
Angolo di inclinazione della testa: 45°
Ingrandimento, x: 6,7–45 nella configurazione base (*opzionale: 3,4–270)
Rapporto di zoom: 6,7:1
Adattatore passo C ingrandimento, x: 1
Diametro tubo oculare, mm: 30
Oculari: 10x/22 mm, lunga estrazione pupillare (*opzionale: 10x/22 mm con scala graduata, 15x/16, 20x/12, 25x/9, 30x/8)
Obiettivi: 0,67–4,5x (*opzionale: con utilizzo di oculari addizionali e obiettivi ausiliari: 3,4–270x)
Distanza di lavoro, mm: 105 ((*opzionale: con utilizzo di oculari addizionali e obiettivi ausiliari: 177, 47, 26)
Distanza interpupillare, mm: 54 — 75
Campo visivo, mm: 32,8–4,9 (*opzionale: quando si utilizzano oculari aggiuntivi e lenti per obiettivo: 65,7–0,9), con un oculare 10x
Tavolino, mm: Ø95
Caratteristiche tavolino: piastra bianca/nera, piastra trasparente
Regolazione diottrica dell’oculare, diottrie: ±5 su ogni oculare
Fuoco: grossolano (106 mm, con regolazione della tensione della messa a fuoco grossolana)
Illuminazione: LED
Regolazione della luminosità: ?
Alimentazione: rete elettrica CA, 115–230/50/60
Tipo di sorgente luminosa: a luce riflessa: illuminatore obliquo – LED da 3 W; a luce trasmessa: LED da 3 W
Range temperature di funzionamento, °C: 0...+40
Possibilità di connettere equipaggiamento aggiuntivo: condensatore di campo oscuro, obiettivi ausiliari (0,5?, 1,5?, 2?), strumenti di polarizzazione
Livello utente: professionisti, utenti esperti
Livello di difficoltà assemblaggio e installazione: complicato
Schema ottico: stereomicroscopio Greenough
Applicazione: per la ricerca applicata
Posizione illuminazione: doppia
Metodo di ricerca: campo chiaro
Fotocamera digitale inclusa: ?
Set con astuccio/custodia/borsa: copertura anti polvere
Fotocamera digitale
Sensore: Sony Exmor/Starvis CMOS
A colori/monocromatico: a colori
Megapixel: 8
Risoluzione massima, px: 3840x2160
Dimensione sensore: 1/1,2’’ (11,14x6,26 mm)
Dimensione pixel, µm: 2.9x2.9
Connettori di interfaccia: HDMI 1,4, USB 3.0, Wi-Fi
Scheda di memoria: SD fino a 32 GB
Possibilità di connettere equipaggiamento aggiuntivo: adattatore Wi-Fi (USB), chiavetta (USB), mouse con USB
Sensibilità alla luce: 1028 mV con 1/30 s
Rapporto segnale/rumore: 0,13 mV con 1/30 s
Tempo di esposizione: 0,04 ms – 1000 ms
Registrazione video: ?
Frequenza dei fotogrammi, fps@risoluzione: 30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0)
Luogo di installazione: tubo trinoculare, tubo ottico anziché oculare
Formato immagine: *.jpg, *.tif
Formato video: *.h264/*.h265, *.mp4
Range spettrale, nm: 380–650 (filtro IR)
Tipo di otturatore: ERS (otturatore elettronico a tendina)
Software: HDMI: integrato; USB: MAGUS View
Requisiti di sistema: Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, schermo da 19" o più grande (con connessione USB)
Tipo di montatura: passo C
Corpo: robusto alluminio
Alimentazione fotocamera: adattatore AC 12 V, 1 A
Specifiche dell’adattatore di alimentazione AC: ingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 A
Range temperature di funzionamento fotocamera, °C: -10...+50
Intervallo operativo di umidità, %: 30 — 80
Monitor
Tipo di matrice: IPS
Diagonale display, pollici: 13.3
Risoluzione display, px: 3840x2160 (4K)
Formato: 16:9
Luminosità, cd/m²: 400
Numero di colori visualizzati: 16,7 m
Contrasto: 1000:1
Angolo di visualizzazione orizzontale/verticale, °: 178/178
Dimensioni dell’area visibile dello schermo (LxA), mm: 295x165
Passo dei pixel (LxA), mm: 0,154x0,154
Frequenza della sorgente ottica, Hz: 60
Retroilluminazione del tipo di matrice: LED
Durata retroilluminazione LED, h 50000
Interfaccia: HDMI
Range temperature di funzionamento, °C: -15...+55
Intervallo operativo di umidità, %: 10 — 90
Alimentazione: AC 110–220 V, DC 5–12 V/1 A (Tipo C)
Consumo energetico, W: 12 (max.)
